M2TECH ergänzt die bisher aus dem HiFace EVO (USB-Multi-Digital-Audio-Interface) und dem EVO Supply (akkubetriebenes Netzteil) bestehende Produktlinie EVO um einen Taktraten-Generator (EVO Clock) und einen Digital-Analog-Konverter (EVO DAC).

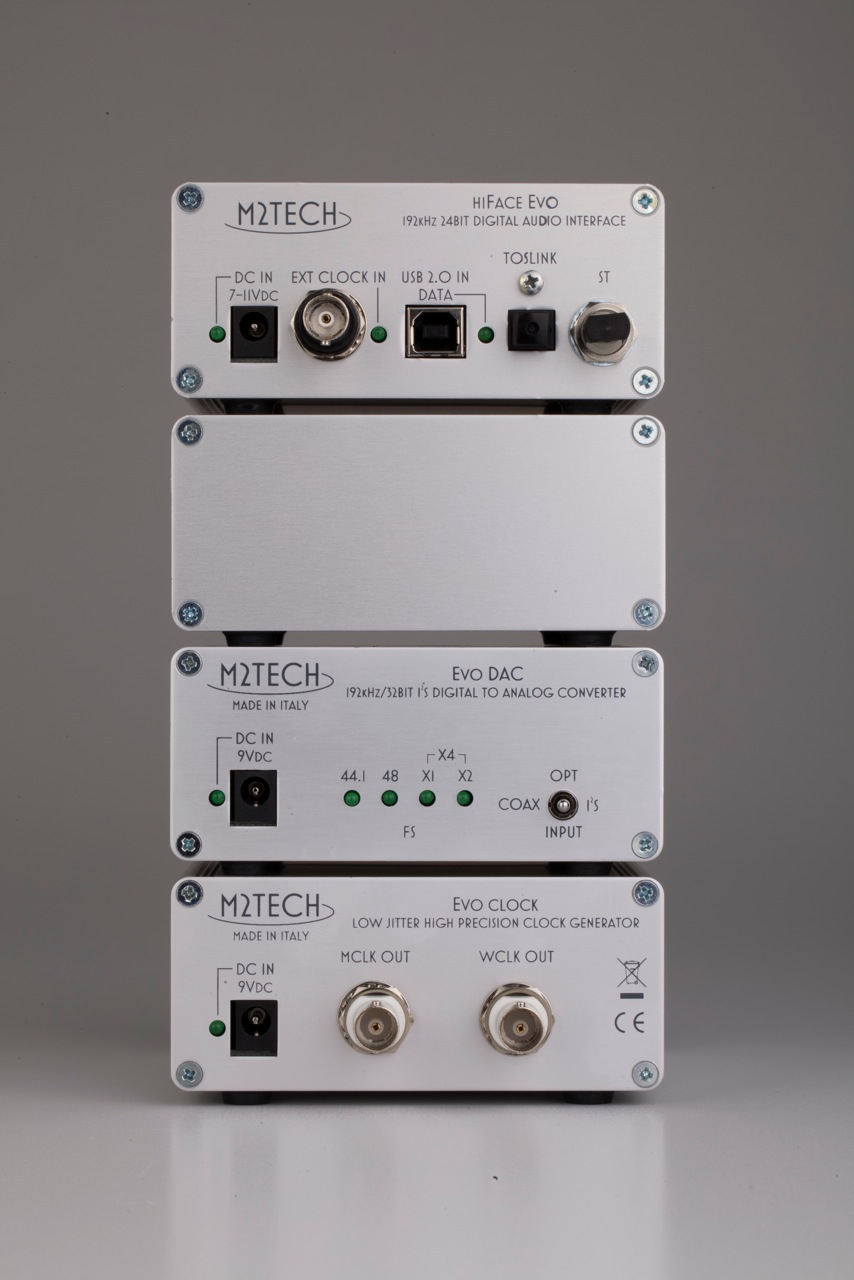

Damit ist es nun möglich, mittels einer entsprechenden Geräte- und Anschlusskombination eine nahezu jitterfreie, qualitativ sehr hochwertige, Musikwiedergabe vom Computer respektive von der Festplatte zu erzielen. Ausgehend von dem mit allen wichtigen digitalen Anschlüssen versehenen USB-Interface HiFace EVO komplettieren der neue EVO DAC und die neue EVO Clock zusammen mit dem auf Akku-Netzteil EVO Supply die M2TECH EVO Geräteserie. Alle Geräte der EVO-Linie können aber nicht nur untereinander, sondern auch mit der Peripherie anderer Hersteller kombiniert werden.
Eigenschaften EVO Clock:

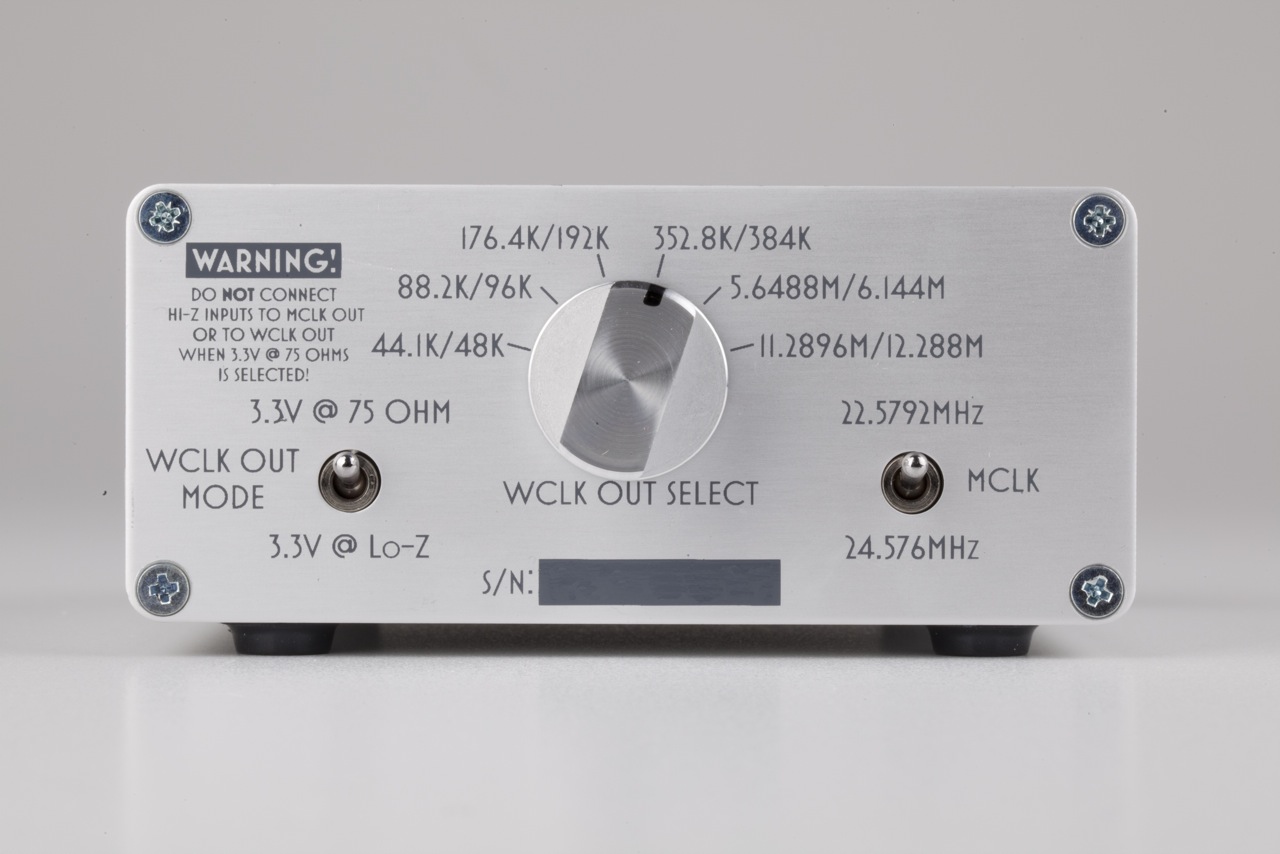

EVO Clock ist ein Taktraten-Generator, der auf phasenrauscharmen, hochpräzisen, temperaturkompensierenden-Quarzoszillatoren (sog. TCXOs), die eigens für M2TECH gefertigt werden, basiert.

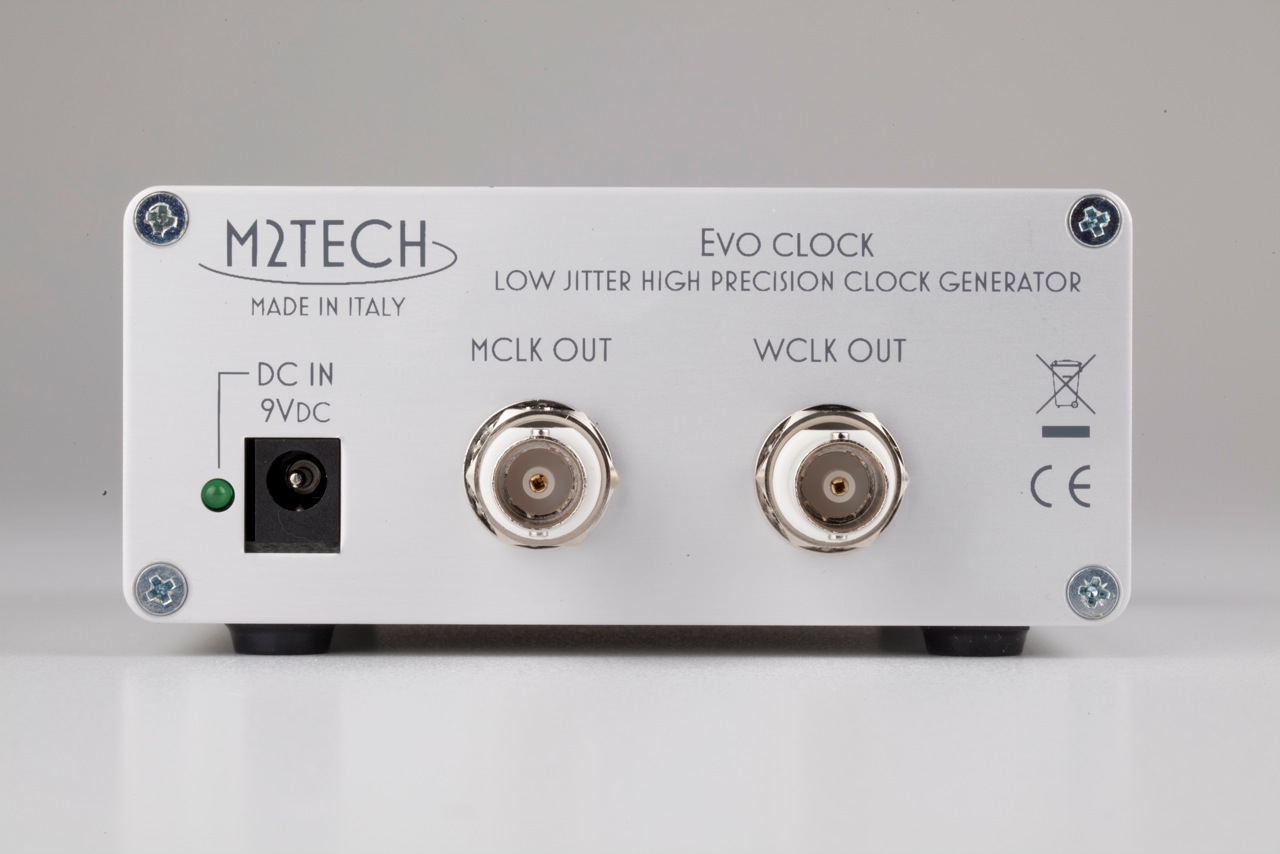

Es sind zwei Ausgänge verfügbar: Ein Master Clock-Ausgang, speziell für den Anschluss eines HiFace EVO, der 22.5792 MHz und 24.576MHz (abh. von den Einstellungen) verarbeiten und 3,3Vpp an einer 75 Ohm Verbindung ausgeben kann. Der zweite, als normaler Word Clock-Ausgang nutzbare Anschluss, liefert Ausgangsfrequenzen bis zu 384kHz und optional „Super Clock“-Frequenzen (x128 und x256).
Details EVO Clock:
Word Clock- und Master Clock-Generator; niedrigstes Phasenrauschen; hochpräzise, temperaturkompensierende Oszillatoren; speziell für HiFace EVO angepasster Master Clock-Ausgang; Match-Line-Option für Word Clock-Ausgang; Word Clock-Frequenzen bis zu 384 kHz, zusätzlich 5.6448/6.144 MHz und 11.2896/12.288Mhz „Super Clock“-Frequenzen; ultra-rauscharme Regler
Spezifikationen EVO Clock:
Spannungsversorgung: 9V DC
Stromverbrauch: 150mA
Frequenzen:
– Word Clocks (kHz) 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384
– Super Clocks (MHz) 5.6448, 6.144, 11.2896, 12.288
– Master Clocks (MHz) 22.5792, 24.576
Ausgangsspannung: 3,3V pp an 75 Ohm abgestimmtem Anschluss (MCLK), 3,3V pp an 75 Ohm abgestimmtem oder an hi-Z Anschluss (WCLK)
Phasenrauschen:
bei 10 Hz – 100dBC/Hz min
bei 100 Hz – 130dBC/Hz min
bei 1 kHz – 145dBC/Hz min
Genauigkeit: ± 1,5ppm, 0°C bis 50° C
Temperaturstabilität: ± 1ppm
Vcc-Stabilität: ±0,3ppm
Optimale Umgebungstemperatur: 0° bis 50°
Größe (mm): ca. 105 x 50 x 104 (Gehäuse) / ca. 105 x 50 x 150 (mit Steckern)
Gewicht (g) ca. 400
Eigenschaften EVO DAC:

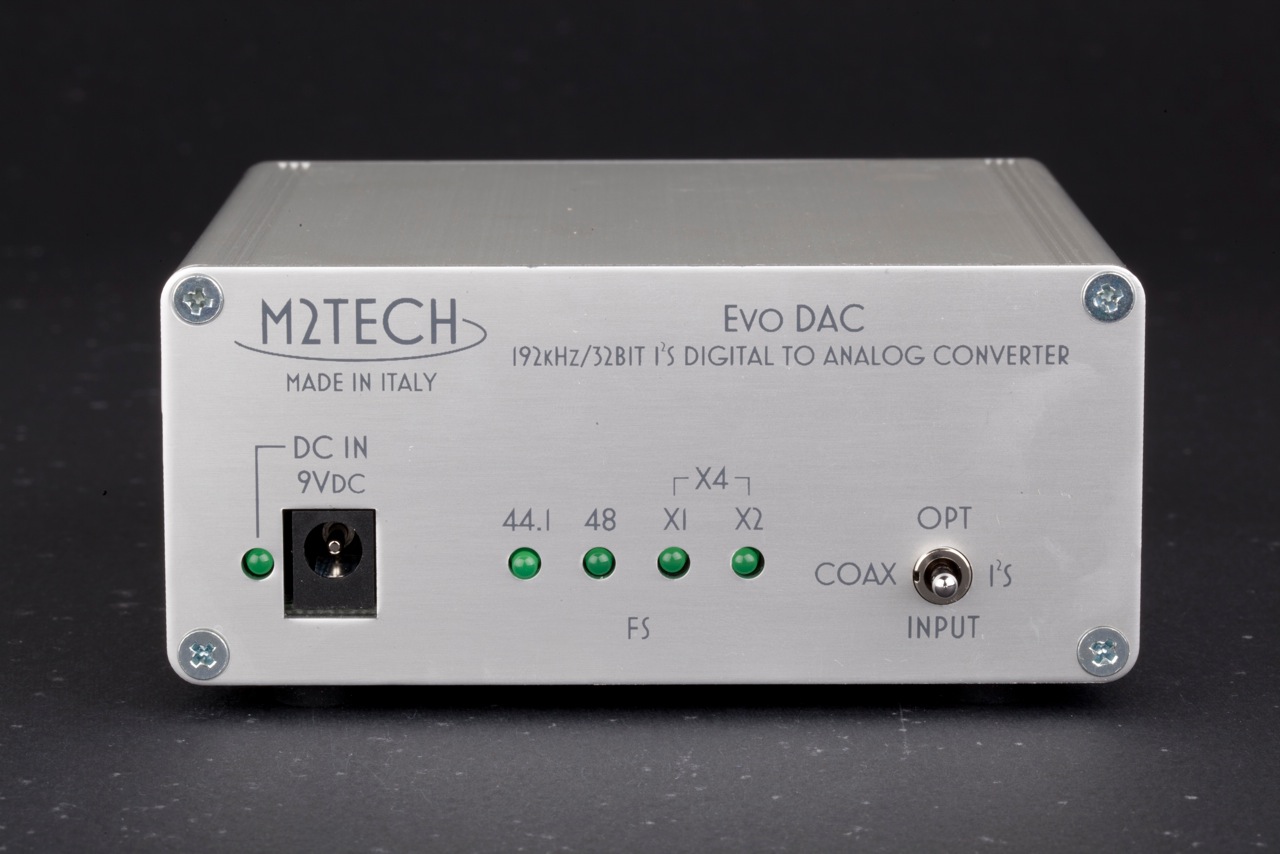

Evo DAC ist ein zu vielen Digitalquellen kompatibler Digital-zu-Analog-Konverter, der über den I2S-Eingang Auflösungen bis zu 192kHz/32bit, über den coaxialen S/PDIF 192kHz/24bit und über den Toslink-Eingang 96kHz/24bit realisieren kann. Empfohlen wird, um die Performance des EVO DAC zum Abspielen von hochauflösenden, auf einem Computer gespeicherten Musikdateien, komplett auszunutzen, die Kombination mit dem M2TECH HiFace EVO. Über eine I2S Verbindung, unter Nutzung eines CAT-5 Kabels und des Evo Supply Netzteiles ist eine nahezu jitterfreie Wiedergabe möglich. Aber auch über den S/PDIF oder Toslink Eingang, als normaler DAC genutzt, sind auf Grund der jitterreduzierenden Schaltungstechnologie Resultate möglich, die in dieser Preisklasse bislang nicht erwartet werden konnten. Polypropylen-Kondensatoren und ein rauscharmer, verzerrungsarmer Operationsverstärker am Ausgangspuffer erhöhen die Leistungsfähigkeit des Wandlungsschaltkreises.
Details EVO DAC:

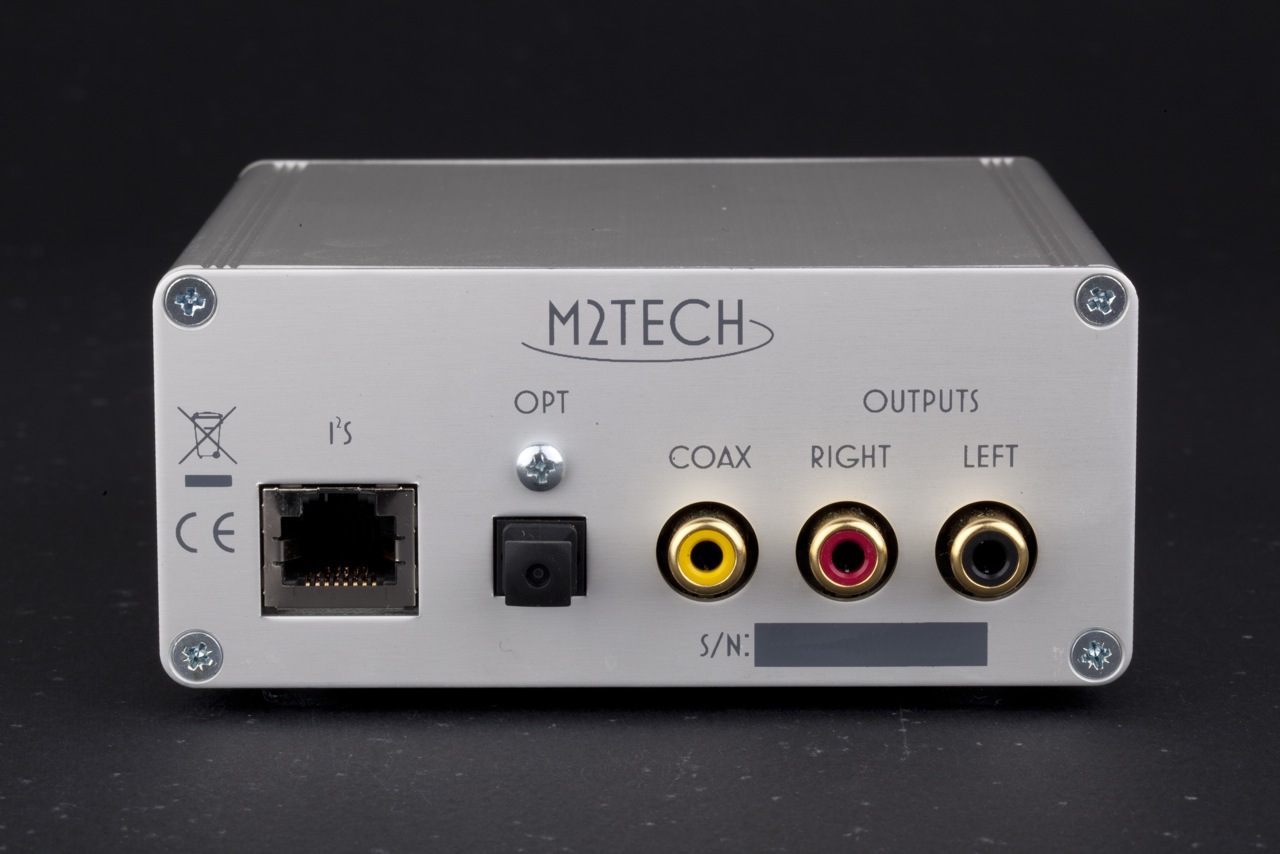

192kHz/32bit Digital-zu-Analog-Konverter, 32bit I2S Verbindung zur Verwendung mit einem HiFace EVO, coaxiale S/PDIF und optische Toslink Eingänge, single-ended Analogausgänge mit vergoldeten RCA-Buchsen, gleicher Formfaktor wie HiFace Evo und Evo Supply, kann durch mitgeliefertes Netzteil oder Evo Supply mit Strom versorgt werden.
Spezifikationen EVO DAC:
Spannungsversorgung: 9V DC
Stromverbrauch: 350mA
Eingangs-Samplingfrequenzen (kHz): 44.1, 48, 88.2, 96, 176.4*, 192*
Auflösung: bis zu 32bit (i2S-Eingang), bis zu 24bit (Coaxial-und Toslink-Eingang)
Ausgangsspannung: 2,7V RMS
Klirrfaktor: 0,002% bei 1 kHz, 0dB FS
Rauschabstand: 118dB (A-weighted)
Optimale Umgebungstemperatur: 0° bis 40°
Größe (mm): ca. 105 x 50 x 104 (Gehäuse) / ca. 105 x 50 x 150 (mit Steckern)
Gewicht (g) ca. 400
* nicht bei Toslink-Verbindung
